塩尻市消防団塩尻分団第九部

火の見櫓

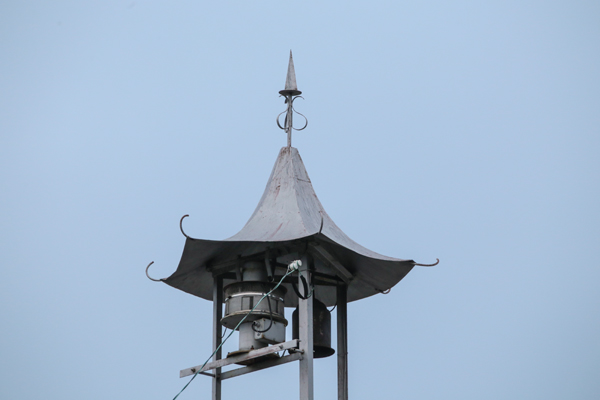

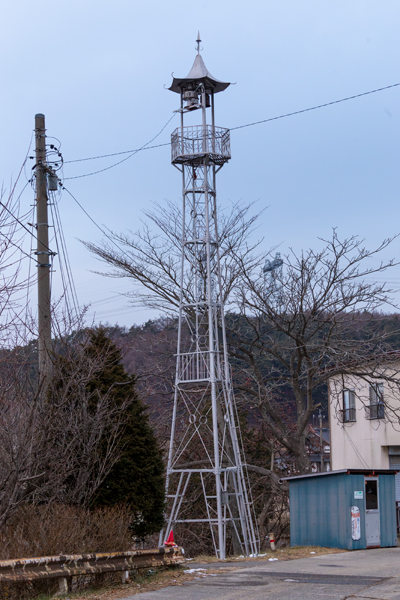

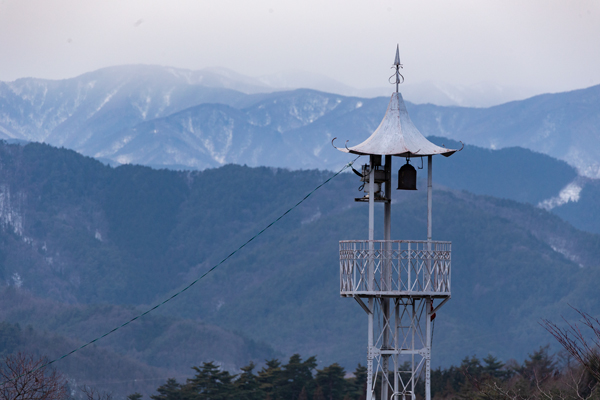

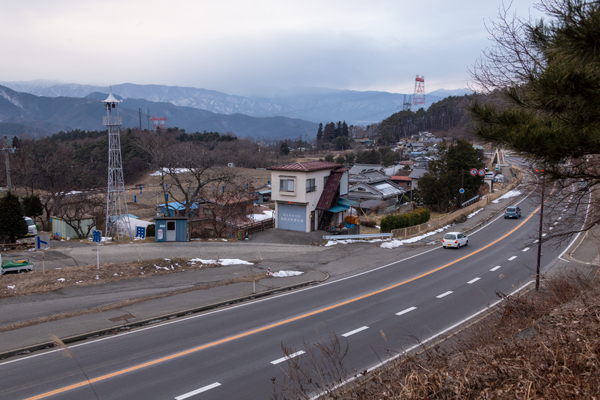

 国道20号塩尻峠の塩尻市側の最上部に位置する東山地区の国道旧道沿いに建つ櫓。屋根は反り、照りのついた六角形で、頂点には先端が錐状に造作された避雷針とS字を組み合わせた形状の装飾が施されており、隅棟には蕨手が設けられている。

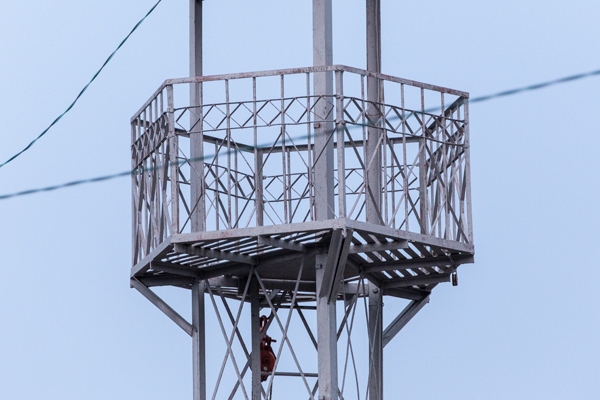

見張台は六角形で、高欄は手摺と各辺の外縁、下部外縁が等辺山形鋼、水平材が平鋼、垂直材が丸鋼製。水平材は二本渡されており、その間の部分には◇形の装飾が、下部には台形を線対称に配した装飾がそれぞれ施されている。
脚は三本で、主材と水平材は等辺山形鋼製、斜材は丸鋼をリング状のバックルで締結しもの。各節の接合にはプレートを使用しており、主材とはリベットで、水平材とは六角ボルトで、斜材はプレートに穿孔し外側から斜材の丸鋼を折り込み裏手で六角ナットで締結している。

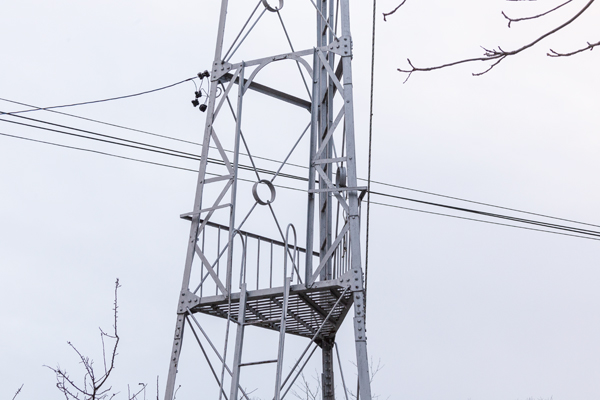

梯子は二段で、上段が桁内、下段が桁外設置。中間には踊り場が設けられており、高欄は手摺と垂直材のみのシンプルなもの。梯子の出入口部分はアーチ状に造作されたゲートのような造りで、主材との間にはトラス状の補助材が入れられている。下段の梯子には手摺が設けられている。

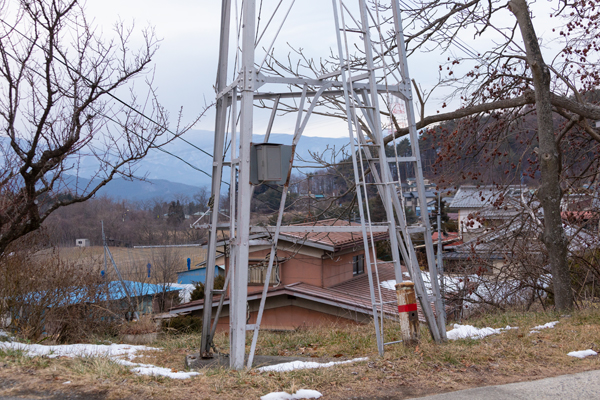

基部はΛ型の斜材が用いられており、上端にはアーチ状になった補助材が、主材との間には水平方向に補助材が設けられている。

(2018年12月訪問)

屋根 6角型
半鐘 あり
見張台 6角型
△型

全景 見張台 屋根 見張台高欄 踊り場 基礎
